Series | Size | Ratio |
---|---|---|
CBG | 14 | 100 |
Specifications | ||
---|---|---|

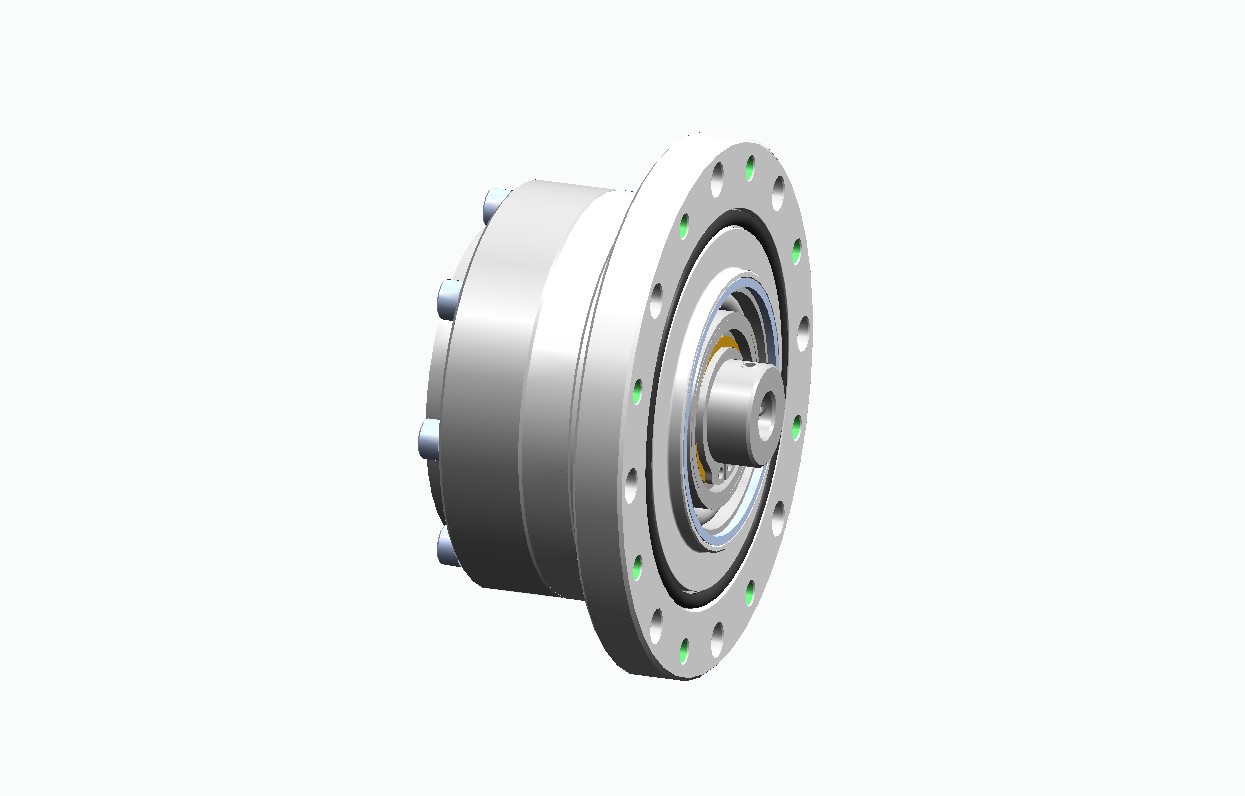

Model Number | CBG141100-- | |
Configuration | Cup Big Gearhead | |
Size | 14 | |
Ratio | 100 | |
Continuous Torque | 10.2 Nm | 90 lb-in |
Start - Stop Torque | 32 Nm | 283 lb-in |
Max Average Torque | 13.3 Nm | 118 lb-in |
Peak Torque | 63 Nm | 558 lb-in |
Efficiency | 63 % | |
No Load Input Torque | 0.042 Nm | 0.37 lb-in |
Starting Torque | 0.028 Nm | 0.25 lb-in |
Backdrive Starting Torque | 2 Nm | 17.7 lb-in |
Mass | 0.54 Kg | 1.2 lb |
Drivetrain Inertia at input | 3.9 10-6 kg-m2 | 35 10-6 lb-in-s2 |
Torsional Stiffness - Lost Motion | ||
---|---|---|
T1 | 2 Nm | 17.7 lb-in |
T2 | 6.9 Nm | 61 lb-in |
K1 | 4.7 Nm/mRad | 42 lb-in |
K2 | 6.1 Nm/mRad | 54 lb-in |
K3 | 7.1 Nm/mRad | 63 lb-in |
Max Backlash | 0.087 mRad | |
Hysteresis | 0.29 mRad |
Note: If you are unable to view an active 3D PDF image, please use the button below to download the 3D PDF file and view with Adobe Reader
